解析:下沉景观设计七大要点及精彩案例

下沉景观设计要点及案例

2018-10-04 19:33 |发布者:cheeerr |查看:534 |评论:0 |
分享到

项目标签

  • :景观 设计类 其它景观
  • :下沉景观 下沉广场 下沉景观设计 下沉景观要点 下沉景观案例

下沉式景观

       所谓的下沉式园林景观就是低于路面的一些广场式园林绿地,下沉式绿地可以解很多问题,同时也是最好的雨水分流场地,如果北京所有的景观绿地都采用下沉式设计,那即使下大雨都不怕了。那么一起来看看下沉景观设计的要点:①采光  ②降噪  ③方位识别  ④交通舒缓  ⑤防灾  ⑥雨水收集与排水  ⑦通风


01

  光

       阳光是不可或缺的要素。而人口的增加导致水泥丛林应运而生,造成许多采光上的问题。高楼大厦挡住了日照,让许多城市中的空间在多数时间内笼罩在阴影之中,对于地下空间来说,下沉式景观的地位更是相当重要的,好的采光与绿意在都市中被奢侈地享受,因此,下沉式景观的设计经常搭配着商业空间设计的需求去思考其空间的规划,以便提升地下商场的经济效益。下沉广场的设计,不仅增加了光的照明和阳光射线与人的解除,还可以在相当程度上进行节能。




02

降噪

      下沉广场的空间在降低噪声方面有着显著的效果。从景观设计的角度来看,建筑物周边一般来说都是以平坦的空间为主,而其空间的边界大都以车用道路为主。因此,车道中所产生的噪声污染会是一个平凡发生的环境及空间课题。解决噪声有很多的方式,而将广场空间以下沉的设计手法处理便是其中之一,主要是运用空间变化的方式来避开噪声声波传送的路径,在其中,也可以透过增加一些景观设施来加强降低噪声的效果,像是运用水景墙景观设施,就是利用落水的声音来柔化噪声所产生的干扰,还有运用凹凸墙板材质的表面,来进行声波的干扰以达到降噪的效果。




03

方位识别

       下沉空间在方位识别上,最简单的方法就是将地下空间与下沉广场搭配设计与结合,让地下空间的使用者们,能够透过下沉手法的处理。透过开口看到外面的标志性事物,即能有效地确认所在位置的方向性。



04

交通舒缓

       下沉式广场利用垂直方向的空间高差形成不同标高的平面交通网络,疏导各项交通,尽力排除交叉干扰,实现客流车流各行其道,缓解城市中心的交通压力,形成城市交通核心空间。




05

防灾

       下沉广场是一个四周围合或半围合、顶部开敞式的公共空间,就消防而言,其有利于防火分隔和人员疏散。



06

雨水收集与排水

       下沉式景观和广场可以兼具雨水花园的功能,主要利用景观和场地的土壤、植被等生物作用、物理作用及化学作用等来实现对雨水的处理。



07

   风

       下沉广场的布局通常位于地下商业建筑的端部、角部和中部,它们对地下商业建筑的通风性能具有很大的影响。与地上建筑不同,地下商业建筑的通风以大地作为冷源,以室内商业动线作为风道。研究显示,在其他模拟条件一致的情况下,地下商业体较地上商业体的风速更高,反映了大地对热压通风具有影响作用。



一起来欣赏精彩案例

↓↓↓


丽镘•神米吉酒店

设计公司:亿端国际设计(上海)有限公司(www.yd-d.net)

主创创意总监:徐旭俊

参与设计师:徐旭伟、刘威、刘伟、龚瑄、罗震海

项目地点:云南丽江

类型:民宿酒店

面积:1000㎡

完工时间:2017年11月

主要材料品牌:天然毛石 竹签 水泥砖 瓦片 青砖 钢板

摄影师:朱恩龙

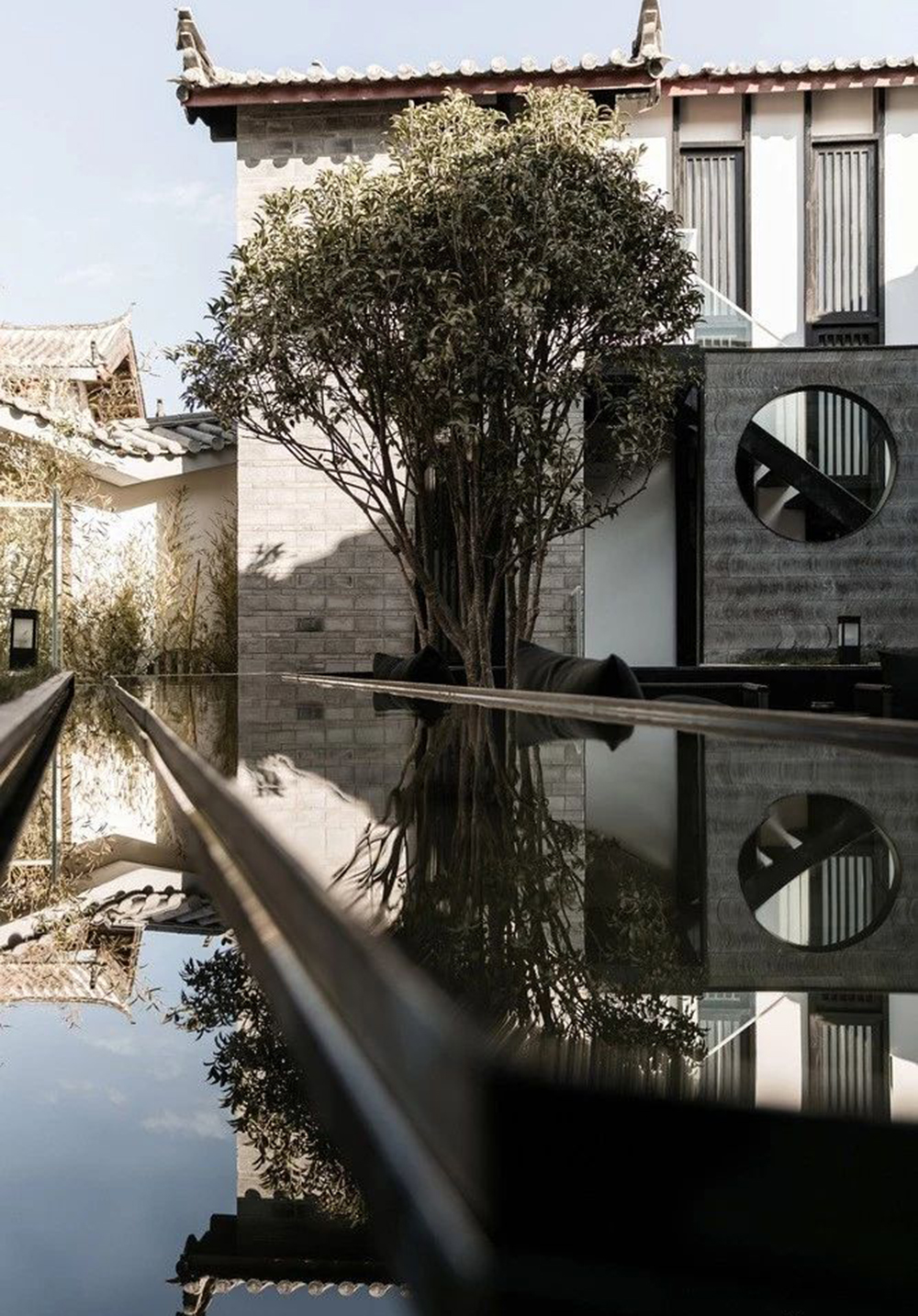

       酒店坐落在丽江古城区七一街八一下段74号,原建筑是一座民房院子,面积过小且布局不合理,难以实现设计价值。亿端对原建筑进行拆除并重新布局,将建筑与景观的形态悄然融入古城风貌中,废旧材料也被重新整理归类,为岁月尘封的古旧之物注入新的生命力。



       五栋建筑群围合在前院水景与后院小溪之间,青砖黛瓦在院落光影下释放驻留旅人步伐的磁力。休息区采用下沉式设计,浑圆的景窗将竹林绿意定格,以钢板为幕的瀑布潺潺淌过。一番曲径通幽后拾阶而上,经过十几米的丁步石水景长廊到达接待厅。倒影绰约犹如水墨山水画,时光也悠悠然慢了下来。











新希望·D10天府

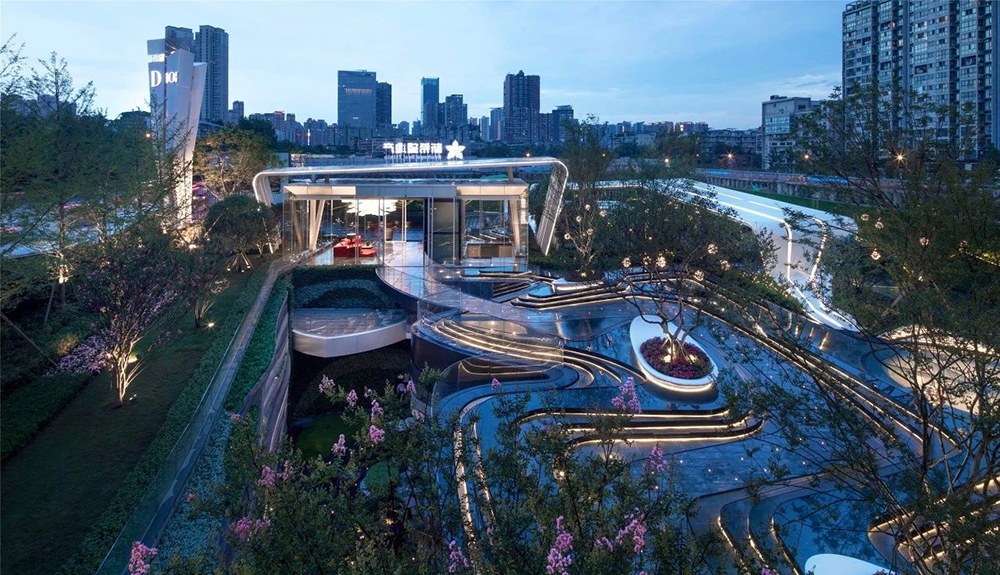

       新希望·D10天府项目位于成都东大街,毗邻春熙路太古里,空间通过未来城市与自然景观之间的对话,展开对第四代住宅生活的具有特殊意义的一次探索,项目重新定义了未来城市中人与自然的关系方式。






       在空间体验的塑造上,设计师进行了不同的尝试:一方面遵循平面路径的曲径通幽,另一方面从竖向空间上找变化,通过下沉空间的塑造、结合尺度控制来体现自然界中不同场景的感受。让D10拥有有层次的地形和光影交映的氛围,体现景观与建筑空间的完美结合。












悬浮的花园

       在这座位于Viale Monte Grappa的着名建筑中,人们可以在打开一座历史悠久的米兰建筑的大门时体验到惊喜,该建筑的宫廷由一个悬浮的花园水平分隔,花园将商业地面与住宅区隔开。住宅部分在不同高度的不同建筑物中垂直发展,从球场上方的四到六层。商业和住宅两个层面之间的连续性由两棵刺穿的树木组成,有两个大的椭圆形眼睛,悬挂的露台盖被25个不同大小和形状的公寓所忽视。










开发商:阳光城集团
项目地址:杭州市文二西路绿汀路交叉口
设计单位:LANDAU朗道国际设计

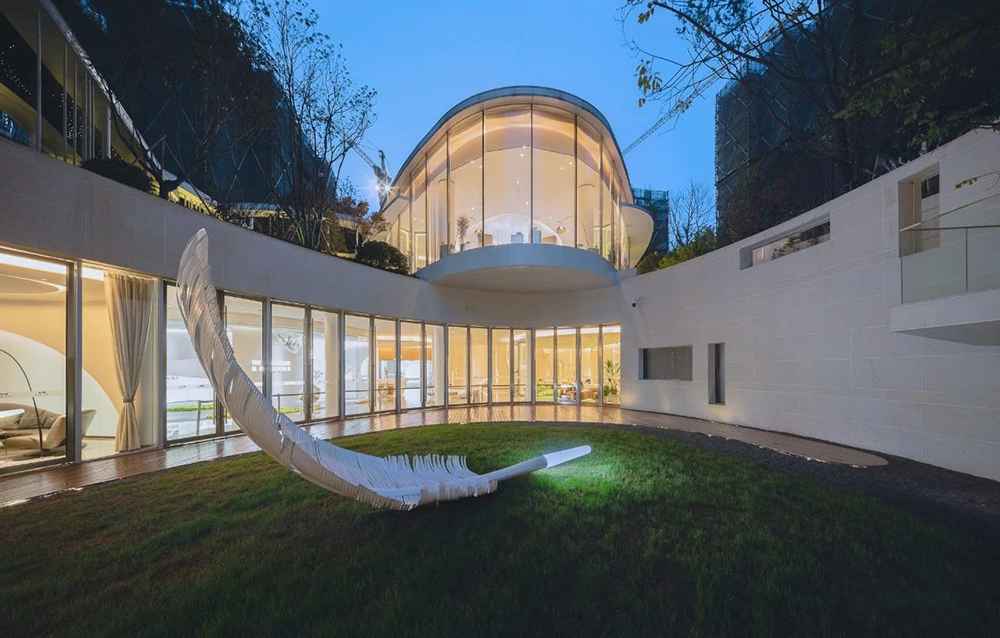

       下沉庭院必然是一个安静的空间,一片草坪。一棵姿态优美的树(朴树,精心挑选,不均衡也是一种美)。





       数显水幕前的木地板铺装布置钢板穿孔灯,钢板设计延续到周围铺装,让人停留,也是作为室内望向室外空间的一个端景……



上面为补水点,下面水上下循环

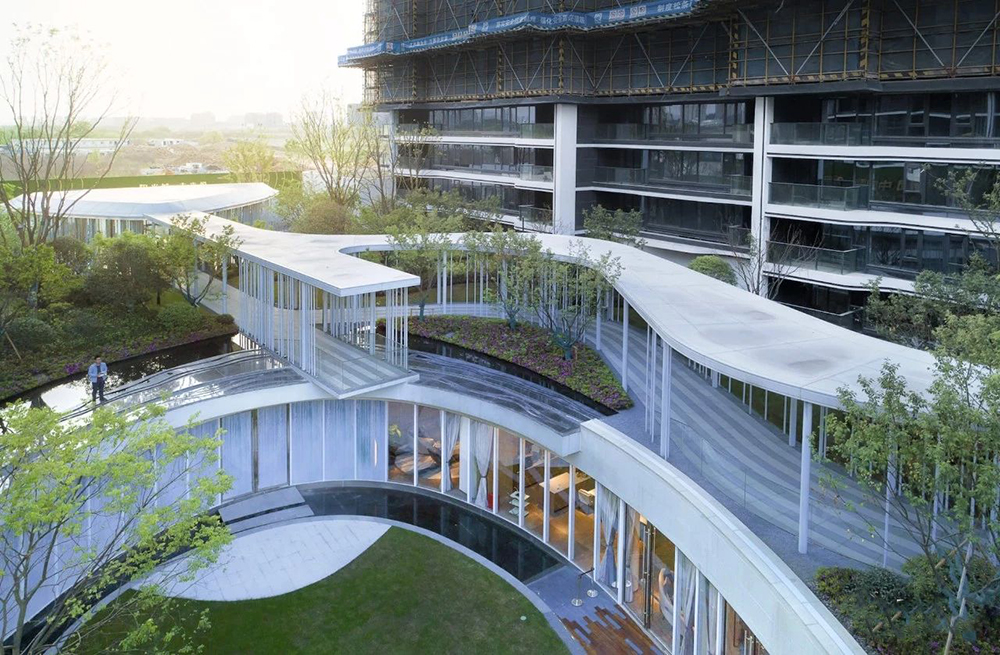

      下沉庭院的设计,反过来又影响风雨连廊的设计。几处对望的空间(格栅封闭观景台、售楼部、开敞的观景台)

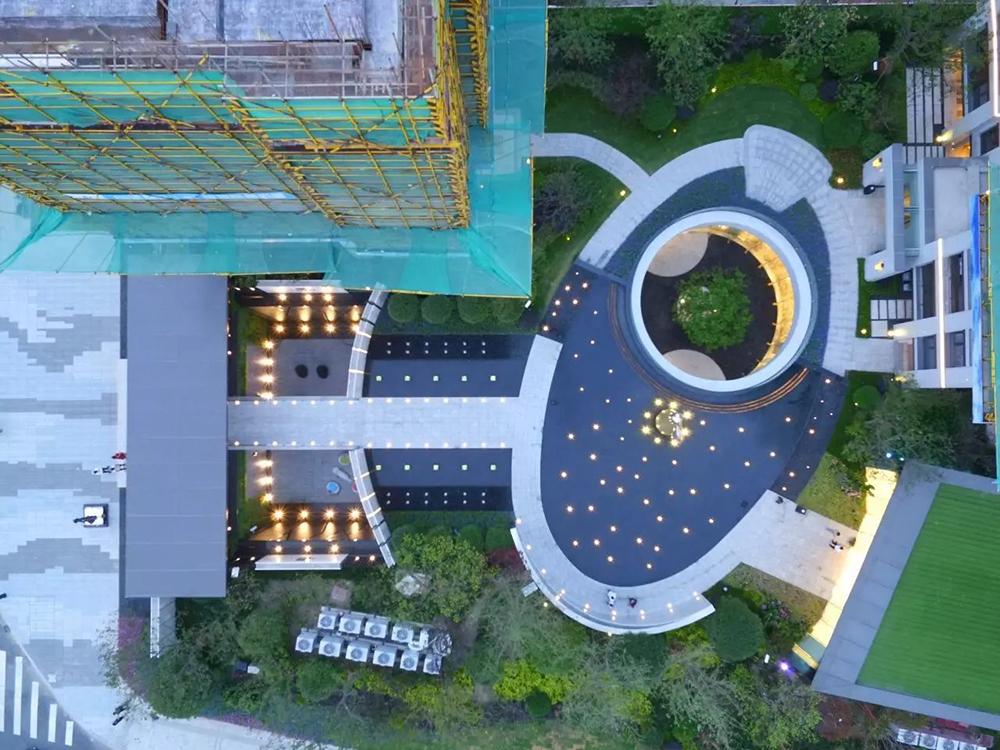

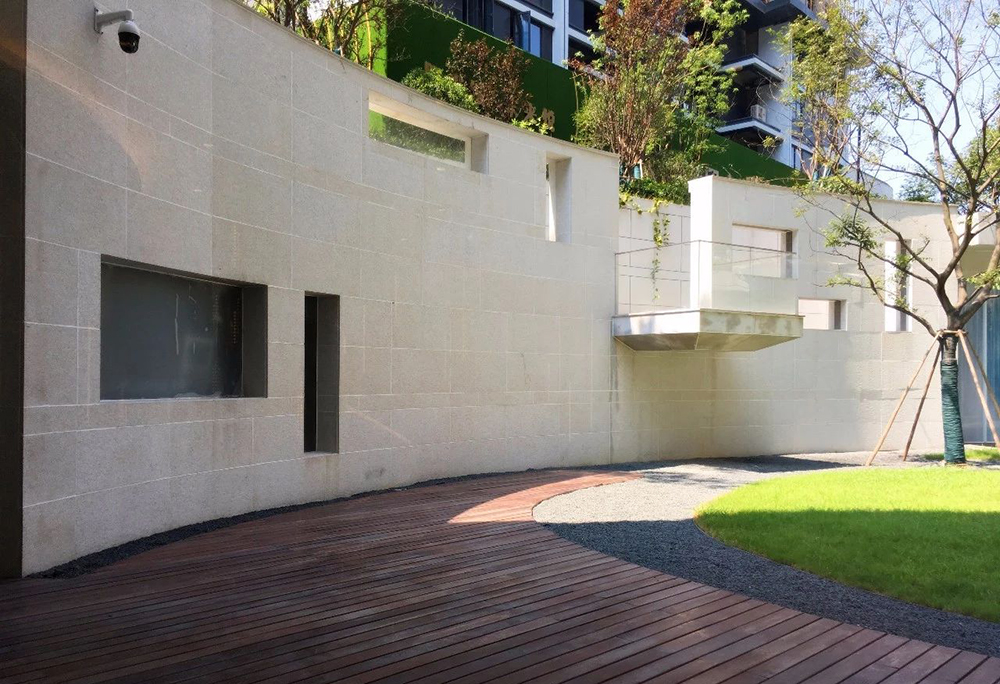

整个下沉庭院为长边直径25米,短边直径18米的椭圆空间



格栅观景台与售楼处不是正对立的关系而是斜对立的关系东西文化的传承



      售楼处交付后将作为园区的公共服务空间使用,妈咪厨房、泳池区和健身房都被设置在负一层。下沉庭院会大大改善负一层空间的采光与通风条件。



室内望向室外的空间



景瑞天赋会所

设计公司:INNEST意巢设计

地址:扬帆路,杭州,浙江,中国

设计师:巢宇,曾广辉

软装设计:INNEST意巢设计












普世教堂


设计公司:bnkr建筑师事务所
设计团队:emelio barjau, jaime sol, jorge alcantar, christian morales, gloria castillo, montserrat escobar, marcell ibarrola, fernando maya, marco mayote and daniel aguilar
面积:170平方米
位置:墨西哥,库埃纳瓦卡



       本案是个与宗教密切相关的项目,是BNKR arquitectura公司继喜悦教堂和悲伤教堂后的第三座教堂作品,根据设计师的说法,本案的设计概念是前两个教堂作品的平衡点。

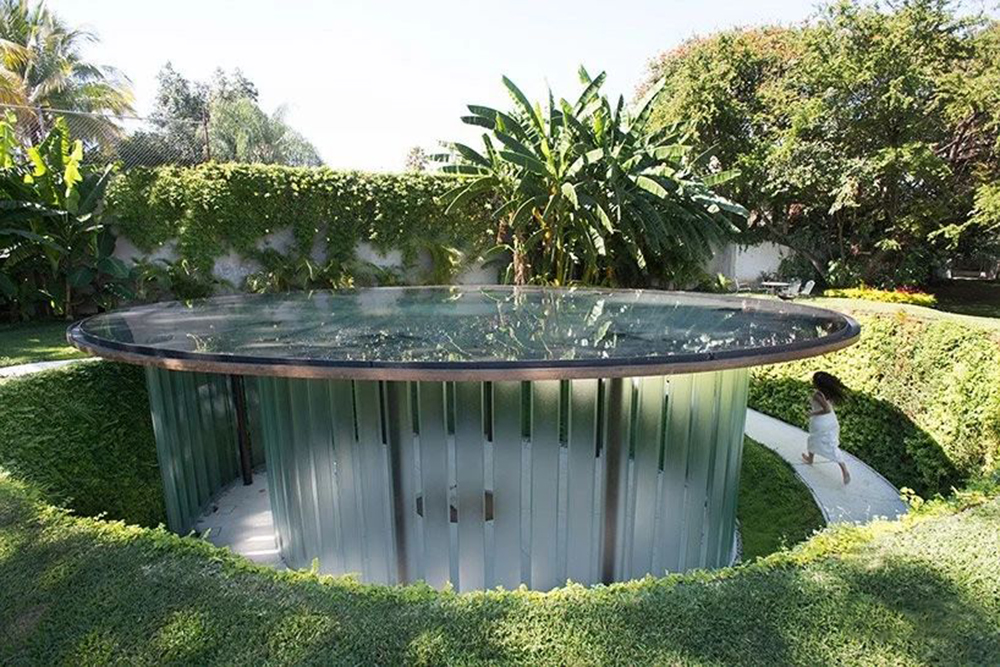

本案是一个结合地景景观和建筑空间的复合性的下沉空间,集景观、建筑、地景于一身,其空间透过漩涡的动线,引导呈现一种聚焦的吸引力,有种强烈、低调且沉稳的感觉。










越秀招商 · 天悦江湾

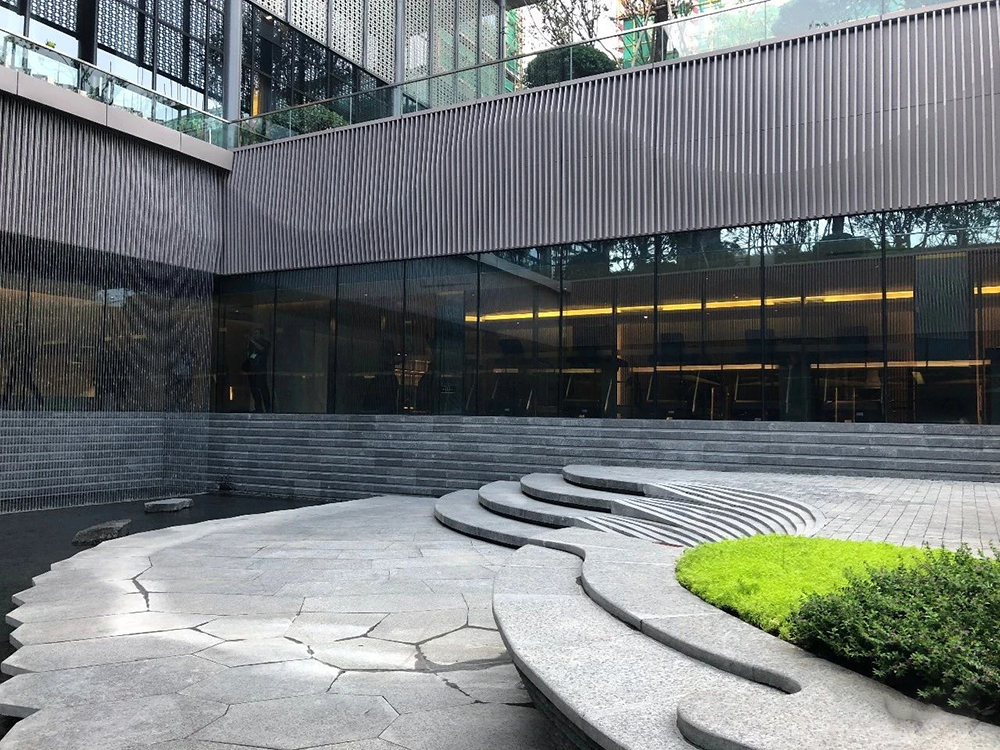

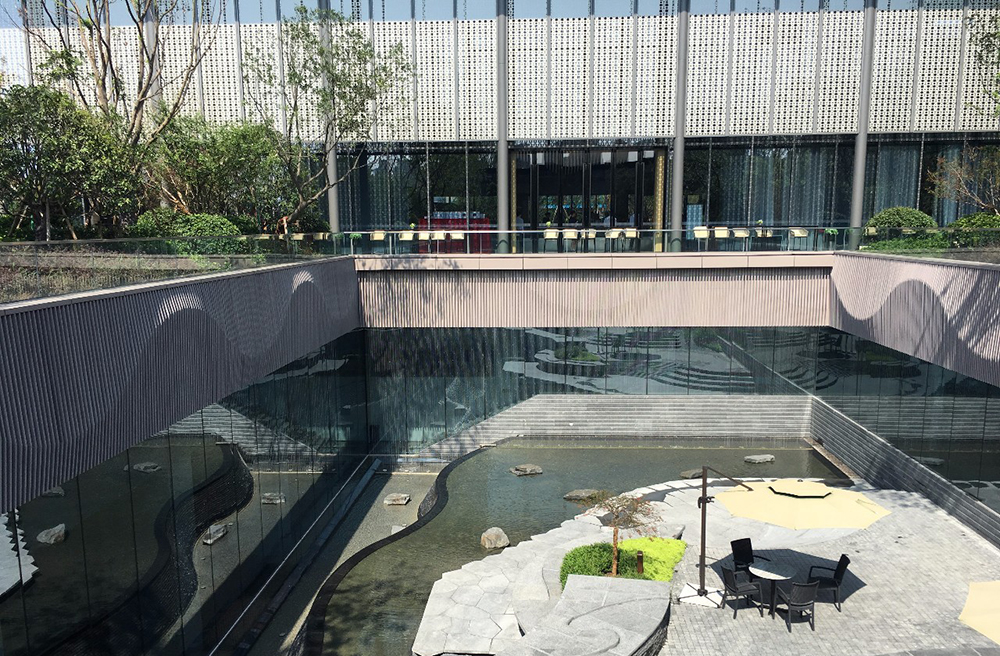

       规划下沉庭院四面皆有功能场所,且室内室外高差较为复杂,设计跌落地形、叠瀑水景来解决高差问题并以此作为特色,打造四种室内与下沉庭院对望效果,最终营造出“斜月沉沉迷海雾,潇湘石上寻无路。”的空间意境。设计手法简明,统一整体,用现代山水方式将古朴的意境变成现代文化的积淀和开放的序列空间,将整个下沉庭院诠释出物境、情境、意境三种回归自然的状态,舒适洗练,得心境空明。下沉庭院与室内高差关系复杂,最大高差达到4.45m。

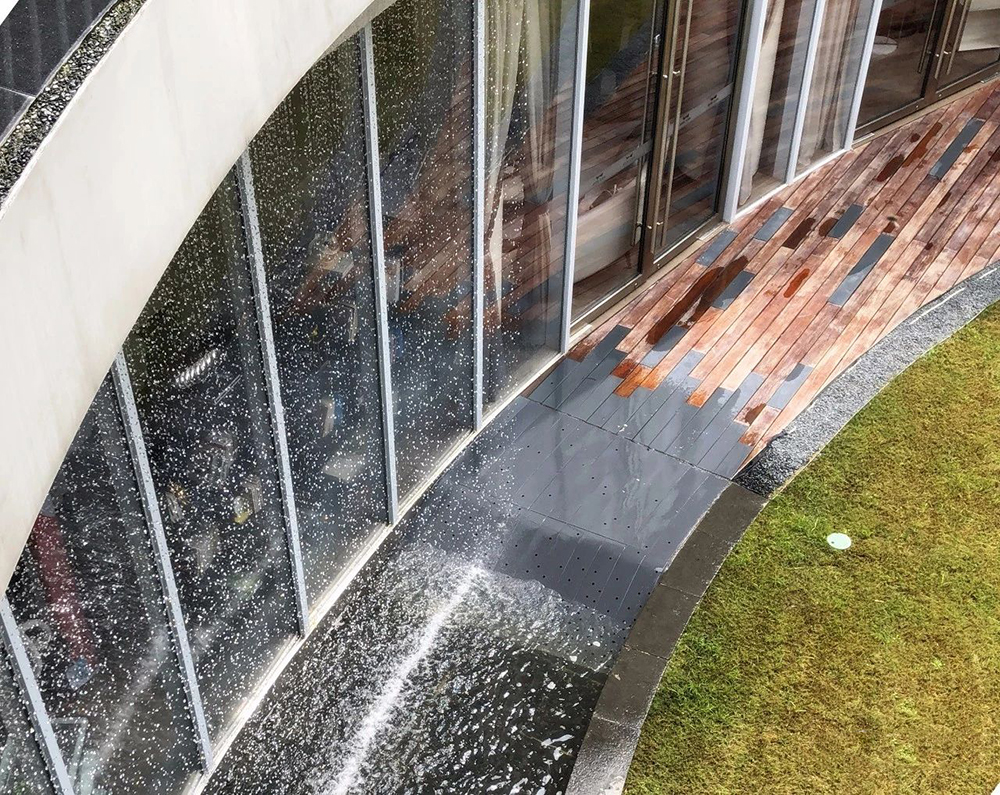

水幕墙原理:

       水幕墙中间材质由开始的钢丝绳改为玻璃纤维线,上下固定拉直,上有小孔使水流沿玻璃纤维线径直流下,不受风力飘摆,水量可调节,厚的铝板内为蓄水槽,水源从下往上送水。




原创的逻辑才会有原创的场景,设计就是着重于点线面的灵活运用,把整个环境营造出家的温馨




设计源于生活,细节成就品质








东京理工大学中野校区

位置:日本
完成:2014-03
面积:7,680.74m2
客户:東京工芸大学

景观:studio on site

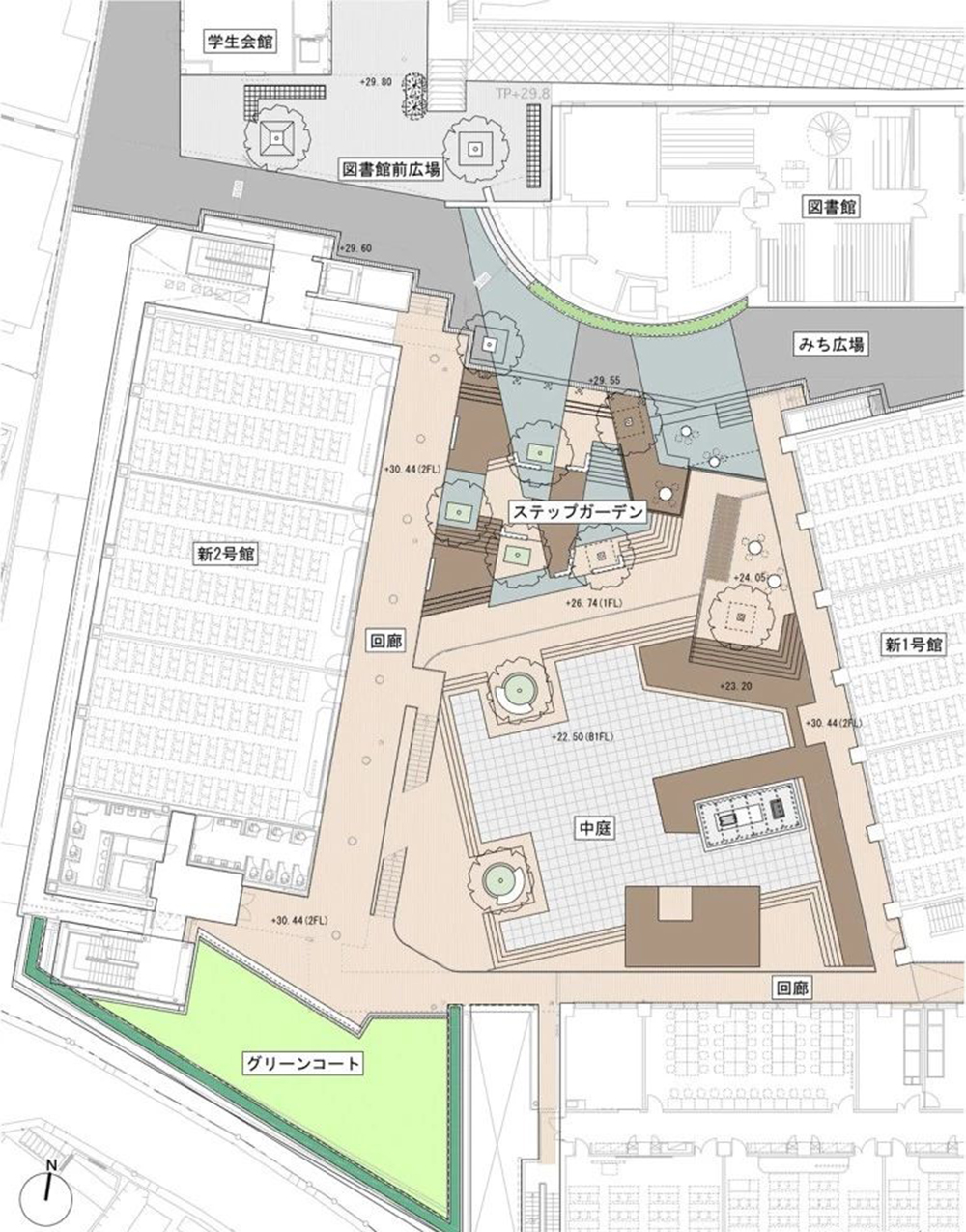

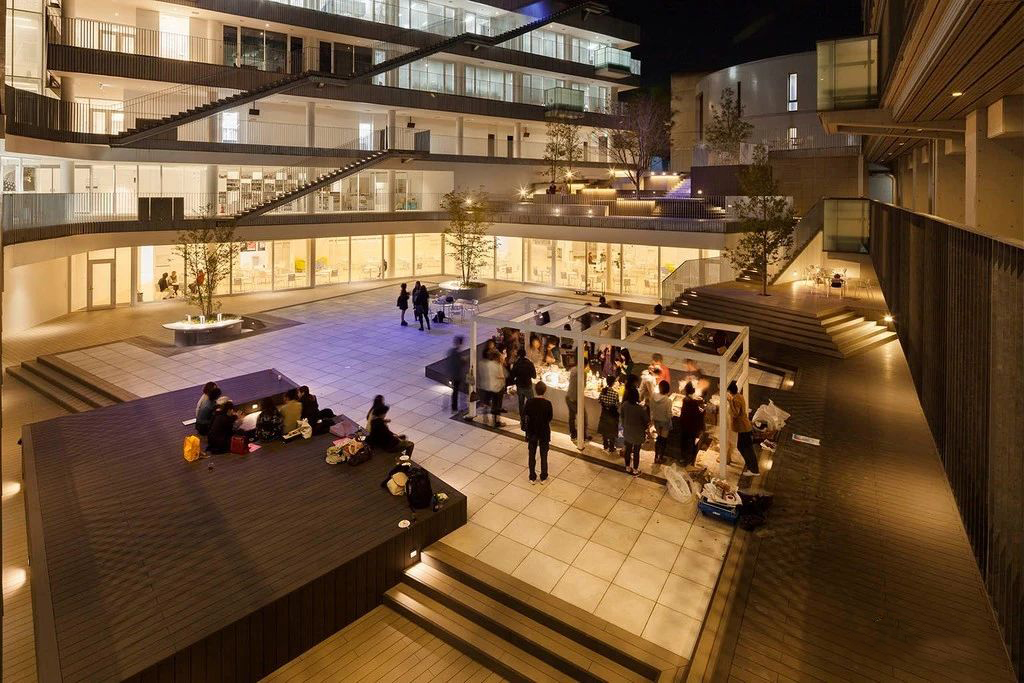

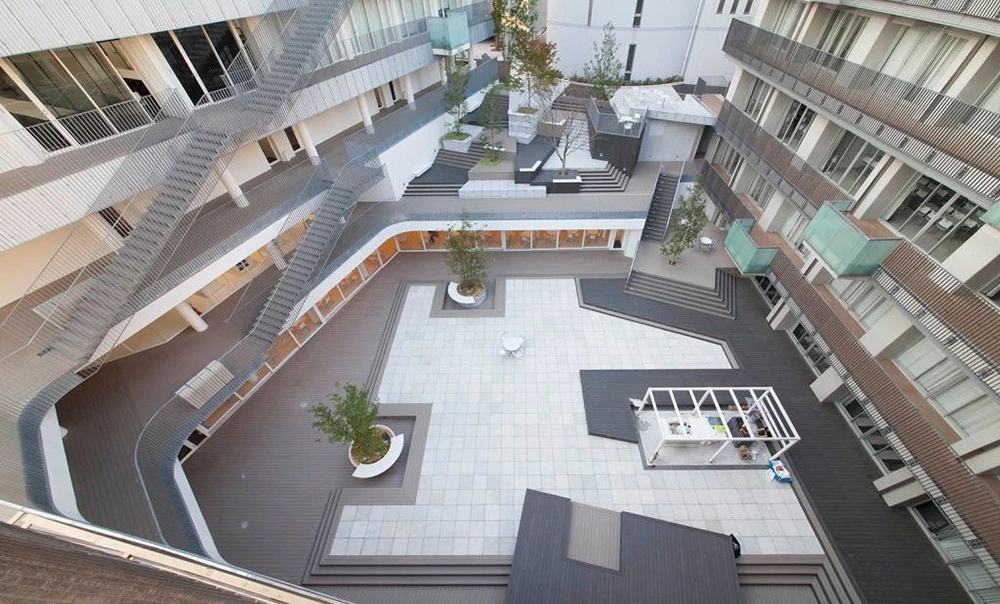

       东京理工大学中野校区由分散在当地的多个场所组成。由于中野本身是一个狭窄的住宅区,大学建筑必须分散在现有的土地上。此项目是学校的最大场地,有三座建筑围绕庭院。这是为人员密集的城市校园里的学生和工作人员设计的一个宝贵的开放空间,是会议和互动的中心。它有三层结构,包括地下室的庭院,二层的图书馆广场和连接两层的步梯花园。














韦莱涅城市中心步行区

公共空间的激活剂



激活城市活力,将看似对立的“更多的绿色”与“更多的表演空间”完美结合。

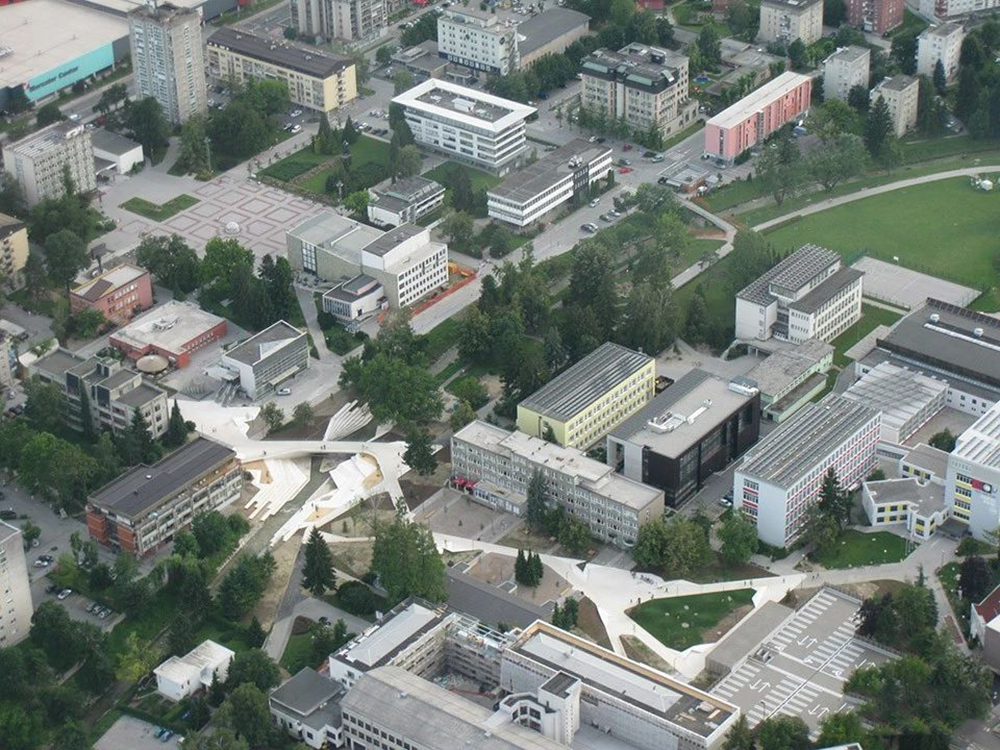

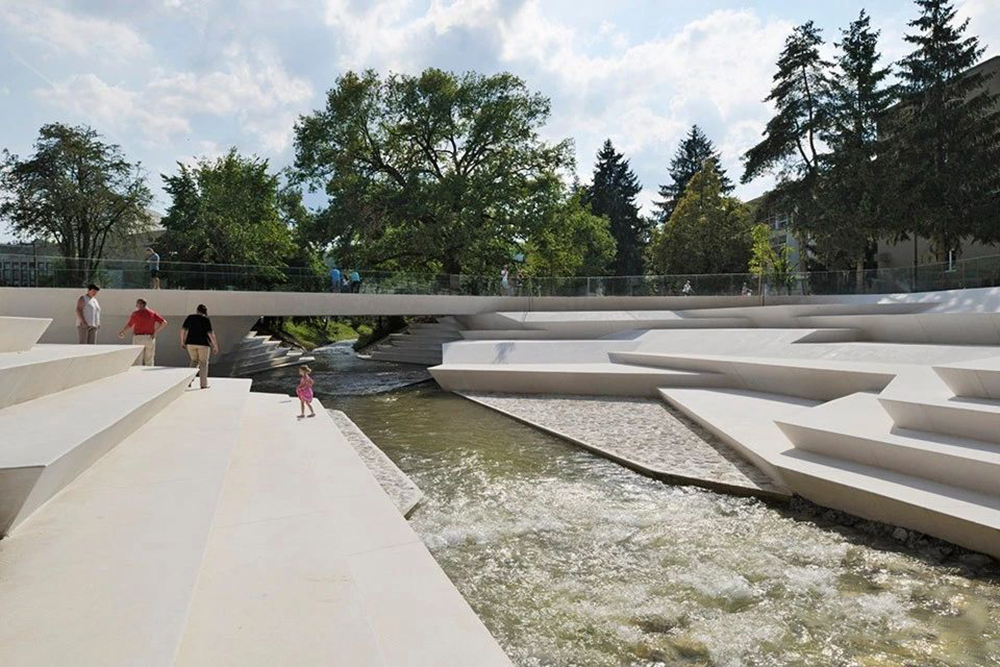

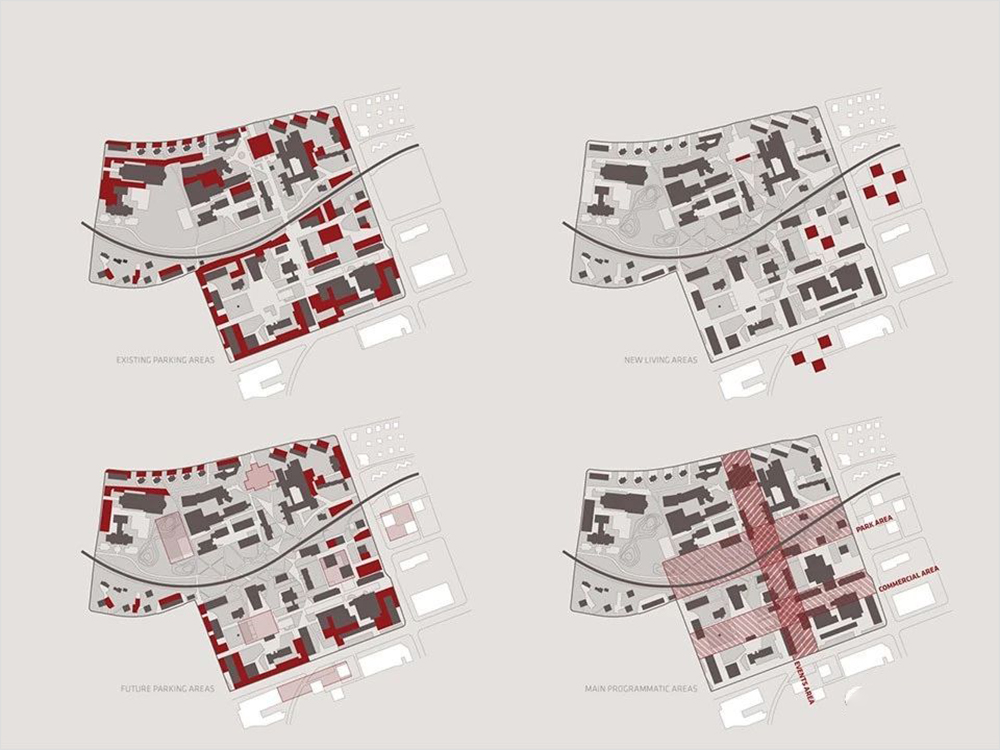

       Promenada工程位于斯洛文尼亚一个建于1950年代的年轻小镇韦莱涅Velenje。处于城镇中心的项目旨在通过提供当地缺少的城市公共空间来激活城市活力,提供空间之外的更大包容力,并将两个看似矛盾的对立面“更多的绿色”与“更多的表演空间”完美结合





























Benthemplein水上广场

        Waterplein Benthemplein作为一个广场,它的目的在于吸引城市居民。广场非常有特色的地方是有三个不同深度的混凝土盆地。在干燥的季节用于不同功能的活动空间;在雨水充沛的季节,盆地就会被雨水淹没,以此用来缓解鹿特丹的下水道系统。

广场附近和屋顶的水都会被收集到盆地中,在广场中间行成三个小湖。城市的运河系统有足够的容量允许水的流入,盆地内的水慢慢的消失,再一次将活动空间腾出。同时,水广场的概念还改善了城市开放水环境的质量,防止不干净的水直接流入运河中。









凹陷公园

项目位置:北京市丰台区
项目面积:1000㎡
委托单位:中国(北京)国际园林博览会建设工作指挥部
设计单位:Plasma Studio, 大地实验室
景观设计:伊娃·卡斯特罗/王川/霍格尔·科内/乌拉·赫尔/阿尔弗雷德·拉米雷茨
设计团队: 甘力, 廖晓飓, 蔡恬岚 and 李翔 (Plasma Studio); 李卓, Eduardo Rico, Marta Postigo and Aleksandra Cicha (Groundlab).




       境中形成溶洞,为动物和植物创造新的生存环境。而设计灵感正是从这里捕获:三类口袋花园在其中交替——上升花园、下沉花园、封闭花园。在“上升花园”中植被从上方俯瞰游人,让人们产生一种浸在大自然中的感觉,游客们可以立刻对所看到的景观产生强烈的回应。而“下沉花园”则始于另一种相反的理念,使我们从俯瞰的角度体验自然。而“封闭花园”则用封闭的小空间容纳景观进行生态交流,人们可以从观察孔观察它的复杂性,以及平静的演变过程。










马拉加尔图书馆

设计公司:BCQ Arquitectura

地点:西班牙 巴塞罗那

设计师:David Baena, Toni Casamor, Maria Taltavull, Manel Peribáñez

项目面积:2,983 sqm



       本案是一个位于西班牙巴塞罗那的图书馆。就整体结构而言,本案是一个半埋在地下的空间,图书馆结构的上方是公园,而且还有老旧的房子,设计师利用原有的地形,设计开挖,让原先的景观样貌焕发出全新的视觉感受。



       项目的设计概念是“光的花园”要营造一个具有生命力、能够在其中穿梭的帮找到属于自己的角落,好好静下心来阅读,也为当地市民提供一个休憩空间







       本案中我们可以看出设计的主体结构是方正的形体,设计师以此种元素去进行设计的组构,在空间的的结构体的组构上预留了许多的方形空间作为景观天井,让室内采光充足,在照明的效果上获得加成的效果。
